Private 5G mobile: reti per team in movimento

Nel luglio 2021 l'Ahr, un piccolo fiume della Renania-Palatinato, straripò. Le acque dell'alluvione e il fango distrussero le centrali telefoniche e, con esse, venne meno anche la rete mobile, proprio nelle ore in cui le squadre di soccorso ne avevano bisogno (Fraunhofer FIT). Le squadre erano sul posto. La connettività no.

La maggior parte delle reti è costruita intorno ai luoghi: una torre su una collina, una cella che copre un quartiere, una linea in fibra che arriva a un data centre. Le squadre, invece, seguono il problema. Una colonna della protezione civile raggiunge una valle allagata, una squadra di rilievo attraversa un porto, un gruppo di ricerca sale lungo un versante dove nessun operatore aveva previsto una copertura. Ecco quindi la domanda pratica: la connettività può muoversi con il tuo team?

La risposta breve è sì, con alcuni limiti che vale la pena comprendere. Questo articolo analizza dove le reti private mobili sono già utilizzate, cosa rende difficile costruire una rete in movimento e come questi problemi vengono affrontati.

Una rete privata mobile è un sistema 5G progettato per essere trasportato: unità radio, rete core, alimentazione e un collegamento verso il resto del mondo. Immagina un ospedale da campo. Porta con sé letti, generatore e personale e chiede all'esterno una sola cosa: una strada. In termini di rete, quella strada è il backhaul, il collegamento tra la rete locale e tutto ciò che si trova oltre di essa.

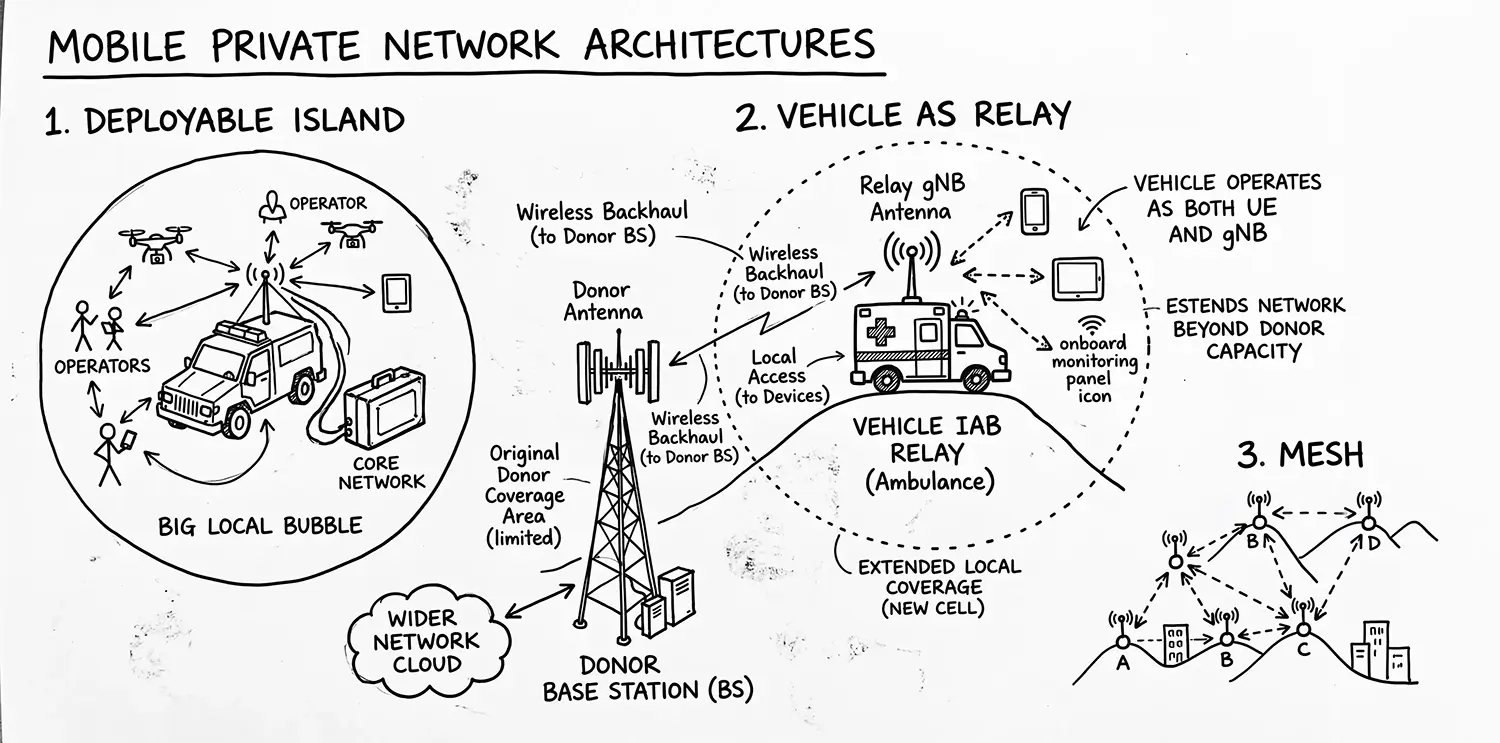

Tre architetture coprono la maggior parte delle implementazioni reali:

• L'isola trasportabile. Radio, core e alimentazione si trovano all'interno di un veicolo o di un case per il trasporto. Poiché il core funziona localmente, tutti i dispositivi all'interno della bolla continuano a comunicare anche quando il backhaul si interrompe.
• Il veicolo come relay. Una stazione base sul tetto di un veicolo raggiunge la rete più ampia attraverso il proprio collegamento di backhaul e serve i dispositivi che si trovano intorno. Dall'esterno, il veicolo appare come un singolo nodo.
• La mesh. Piccoli nodi fanno da relay l'uno per l'altro attraverso più hop, permettendo alla rete di aggirare colline ed edifici senza che ogni unità debba avere una linea diretta verso la base.

Una connessione fissa incontra pochi dei problemi che una connessione in movimento deve affrontare ogni minuto, e la maggior parte di questi può essere ricondotta a una sola parola: cambiamento.

Handover. Un dispositivo collegato a una cella deve essere trasferito alla successiva e ogni passaggio rappresenta un momento in cui il collegamento può rallentare o interrompersi. All'aumentare della velocità e al diminuire delle dimensioni delle celle, un dispositivo in movimento può attivare handover più frequentemente, lasciando meno tempo per preparare la transizione prima che il collegamento radio si degradi. Si verifica quindi il ping-pong effect, in cui un dispositivo passa ripetutamente da una cella vicina all'altra, come una persona che continua a cambiare fila al supermercato e alla fine procede più lentamente di tutti gli altri.

Effetto Doppler. Il movimento modifica la frequenza percepita dal ricevitore, disturbando le sottoportanti ravvicinate di un segnale 5G. È lo stesso effetto alla base del suono di una sirena dell'ambulanza, più acuto quando si avvicina e più grave quando si allontana, solo che qui il "tono" è una frequenza radio che la rete deve seguire. Negli scenari ferroviari ad alta velocità, le condizioni di test 3GPP includono spostamenti Doppler di 600 Hz a 300 km/h e l'effetto diventa più pronunciato a frequenze portanti più elevate. Perché un telefono può perdere una chiamata su un treno veloce mentre lo stesso telefono in giardino non lo fa? La velocità spiega una parte del fenomeno. Per una squadra a piedi o un convoglio a velocità stradali tipiche, il Doppler è generalmente meno impegnativo rispetto a treni ad alta velocità, aeromobili o satelliti, dove influenza in modo significativo la progettazione.

Perdita di penetrazione del veicolo. La carrozzeria di un veicolo può attenuare significativamente i segnali radio, soprattutto quando antenne o dispositivi si trovano all'interno dell'abitacolo.

Ostruzione. I collegamenti a onde millimetriche utilizzano fasci stretti che un camion o un muro possono interrompere in un istante.

Backhaul. Una cella mobile può essere efficace solo quanto il collegamento che la connette al resto della rete. Se quel collegamento è satellitare, a microonde o basato su una rete pubblica, anche i suoi limiti diventano limiti della rete mobile.

Sincronizzazione. Le stazioni base normalmente ricavano il proprio riferimento temporale dai satelliti GNSS, come un'orchestra segue il direttore. Quando questi segnali non possono essere considerati affidabili o non sono ricevibili, la rete ha bisogno di un riferimento locale: gli elementi della rete devono mantenere il ritmo tra loro, altrimenti perdono la sincronizzazione con i nodi vicini.

Come si fa a far cambiare cella a un intero convoglio senza che nessuno a bordo se ne accorga? La risposta più efficace è evitare di chiedere a ogni dispositivo di eseguire l'handover individualmente. Si può installare un relay sul veicolo: i dispositivi all'interno si collegano a esso, mentre un singolo collegamento di backhaul passa da una cella all'altra per loro conto. L'antenna si trova all'esterno della carrozzeria, riducendo anche la perdita di penetrazione.

Integrated access and backhaul in movimento

Un modo standardizzato per implementare questa architettura è l'Integrated Access and Backhaul (IAB), in cui un nodo montato su un veicolo agisce come una piccola stazione base: fornisce ai dispositivi nelle vicinanze un normale accesso 5G e raggiunge il resto della rete attraverso il proprio collegamento wireless di backhaul. Abbiamo analizzato il funzionamento congiunto di accesso e backhaul nel nostro articolo dedicato all'IAB; la variante mobile estende lo stesso principio a un nodo che continua a muoversi, gestendo i propri handover tra le celle donor in modo che i dispositivi collegati percepiscano appena il cambiamento sottostante.

Come ridurre la latenza dell'handover nelle reti in movimento

Altri meccanismi lavorano insieme a questo approccio.

L'handover condizionale prepara in anticipo una o più celle candidate, come un corridore di una staffetta che sa già esattamente dove avverrà il passaggio del testimone invece di deciderlo mentre corre, permettendo al dispositivo di eseguire la transizione non appena vengono soddisfatte le condizioni configurate e riducendo il rischio di un handover tardivo o fallito.

Le procedure senza RACH fanno un ulteriore passo avanti, saltando la normale procedura di accesso perché il dispositivo è già stato validato: eliminano la necessità di una nuova procedura di accesso casuale durante l'handover, riducendo la segnalazione e il tempo di esecuzione. E dove nessuna rete riesce a raggiungere l'area, i dispositivi possono anche fare da relay l'uno per l'altro invece di dipendere completamente da infrastrutture fisse, un approccio esplorato negli scenari di pubblica sicurezza e risposta alle emergenze.

Cosa resta ancora da risolvere

Nessuno di questi aspetti è completamente risolto. Gli standard stanno evolvendo, ma le implementazioni pratiche devono ancora combinare mobilità, condizioni radio, resilienza del backhaul e sincronizzazione all'interno dello stesso setup sul campo. Una soluzione di comunicazione per le emergenze sviluppata da Fraunhofer FIT, ad esempio, utilizza componenti di rete mobili e auto-organizzanti per ripristinare la connettività quando l'infrastruttura convenzionale non è disponibile. In altri contesti, è stata testata una connettività ibrida in cui un dispositivo passa da una rete implementata localmente alla copertura commerciale eventualmente disponibile, senza che l'utente percepisca il cambio. Entrambi gli approcci risolvono una parte del problema: resilienza locale nel primo caso, maggiore portata nel secondo, ma nessuno dei due elimina la necessità di pianificare anche l'altro aspetto.

Il dettaglio tecnico descritto sopra non è solo teorico. Entra in gioco, con combinazioni diverse, ogni volta che la posizione di una squadra non può essere pianificata in anticipo.

Protezione civile

Quando alluvioni, incendi o terremoti danneggiano le infrastrutture locali, spesso i soccorritori arrivano sul posto scoprendo che la copertura prevista semplicemente non è disponibile. Una rete trasportabile che dispone del proprio core può continuare a funzionare come un'isola anche quando tutto ciò che la circonda è fuori servizio, e tutte le tecniche descritte sopra diventano rilevanti: handover tra nodi mentre i veicoli si spostano nell'area, un backhaul che cambia percorso quando un collegamento si interrompe, una sincronizzazione che rimane stabile anche senza un segnale satellitare affidabile.

Difesa e operazioni tattiche

Negli scenari di difesa, la visibilità dello spettro e la dipendenza da infrastrutture esterne possono diventare ulteriori elementi da considerare nella progettazione. A seconda dell'ambiente operativo, questo può aumentare il valore di architetture distribuite, percorsi ridondanti e sorgenti di sincronizzazione locali. Le configurazioni sul campo abbinano generalmente un posto di comando mobile a relay mesh terrestri o su piattaforme aeree e a un backhaul che può utilizzare satellite, collegamenti radio o qualunque rete sia disponibile. Qui si aggiungono due ulteriori vincoli. La sincronizzazione deve essere mantenuta anche quando i segnali GNSS non possono essere considerati affidabili, spingendo verso orologi locali ad alta precisione. Anche le emissioni radio possono essere rilevate e analizzate, a seconda delle apparecchiature e dell'ambiente operativo. Questo rende la gestione dello spettro, le caratteristiche di trasmissione e l'architettura di rete parte del più ampio problema di progettazione.

Addestramento e simulazione

Gli eventi di Airsoft, MilSim e LARP si svolgono in alcuni degli stessi ambienti in cui successivamente si addestrano i primi soccorritori: boschi, edifici abbandonati, ex siti militari. Gli organizzatori fanno già affidamento sulla connettività per il controllo delle zone, le comunicazioni tra squadre e gli aggiornamenti in tempo reale delle missioni, mentre il GPS rimane opzionale perché i partecipanti non possono sempre guardare uno schermo. Una piccola rete privata nello stesso campo potrebbe fornire agli organizzatori le posizioni in tempo reale e la comunicazione vocale per ogni squadra, offrendo allo stesso tempo ai soccorritori che si addestrano sul posto una rete simile a quella che utilizzerebbero realmente sul campo. Non abbiamo ancora trovato una documentazione relativa a un'implementazione di Private 5G in questo contesto, quindi lo consideriamo uno scenario da testare piuttosto che un caso d'uso consolidato, ma il terreno e i vincoli sono molto simili a quelli dei due scenari precedenti.

SMA-RTY Italia sviluppa NGCI (Next Generation Communication Infrastructure), un'infrastruttura privata 5G standalone progettata per essere implementata ovunque si trovi il team. Una delle sue configurazioni integra la rete radio e il core network in un case trasportabile che può essere installato in pochi minuti. È attualmente in sviluppo una demo basata su IAB, che estende la stessa isola verso il modello con relay su veicolo descritto sopra.

La connettività in movimento raramente ha una sola risposta tecnica. L'architettura più adatta dipende da come si muove il team, da ciò che deve continuare a funzionare quando il collegamento esterno viene meno e da quali delle tecniche descritte sopra sono effettivamente applicabili all'ambiente. Anche installazione e configurazione vengono adattate di conseguenza, così una colonna di ricerca e soccorso, un'unità di difesa e un'esercitazione di addestramento possono utilizzare lo stesso equipaggiamento di base, ma in modi differenti.

La scelta tra le opzioni descritte sopra parte da alcune domande pratiche:

1. A quale velocità si muove il team e rimane abbastanza a lungo nello stesso luogo da poter installare un nodo?
2. Da dove arriva il backhaul e qual è la seconda opzione se il primo collegamento si interrompe?
3. La rete deve funzionare quando il mondo esterno non funziona, oppure deve semplicemente funzionare meglio della rete pubblica?
4. Su quale riferimento temporale fa affidamento la stazione base quando il posizionamento satellitare non è disponibile?
5. Chi altro condivide il sito e ha bisogno di comunicare con il team: altre agenzie, partner, volontari?

Una rete mobile, quindi, non è semplicemente una rete fissa messa su ruote. La sua architettura deve seguire il modo in cui il team si muove, l'ambiente in cui opera e i guasti che deve essere in grado di sopportare. Quando questi vincoli vengono compresi prima, la rete può muoversi insieme alla missione invece di costringere la missione ad adattarsi alla rete.
